球閥系列
您當前位置：網站首頁 >> 產品中心 >> 球閥系列

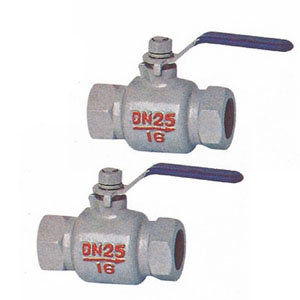

Q11M手動絲口高溫球閥
Q11M絲口高溫球閥在使用中要求將閥門全開或全關，不允許將閥門部份開啟作為調節流量，否則在介質流速較高時易使密封面損壞。
概述
Q11M絲口高溫球閥在使用中要求將閥門全開或全關，不允許將閥門部份開啟作為調節流量，否則在介質流速較高時易使密封面損壞。
產品特點
1.絲口高溫球閥吸取國外高溫球閥結構，結合國力實際情況研制而成，連接尺寸符合國家標準。
2.特別是本公司密封圈具有高強度、高耐磨、回彈性強等優點，故密封可靠、使用壽命長，大量用于石油、化工蒸氣等管道介質流動的啟閉器。
3.本閥門在使用中要求將閥門全開或全關，不允許將閥門部份開啟作為調節流量，否則在介質流速較高時易使密封面損壞。
性能規范
Q11M絲口高溫球閥主要性能規范
| 產品型號 | 通徑 (DN) | 主要技術性能 | 閥門材質 | ||||
| 公稱壓力 | 適用介質 | 適用溫度℃ | 閥體 | 閥瓣 | 密封圈 | ||
| Q11S-16Q | 12-25 | 1.6 2.5 | 水、蒸汽、 氣、油品等 | ≤250 | QT450-10 | 1Cr18Ni9Ti | 8202 |
| Q41S-16(P) | 40-50 | HT200 | |||||
| Q41S-16 | 15-500 | ||||||
連接尺寸
| DN | G | L | L1 | L2 | S | D | H | D0 |
| 15 | 1/2" | 90 | 45 | 14 | 32 | 48 | 82 | 125 |
| 20 | 3/4" | 100 | 50 | 16 | 36 | 55 | 85 | |
| 25 | 1" | 115 | 58 | 18 | 46 | 62 | 90 | |
| 32 | 11/4" | 130 | 66 | 20 | 55 | 80 | 120 | 250 |
| 40 | 11/2" | 150 | 77 | 22 | 65 | 90 | 145 | |
| 50 | 2" | 180 | 91 | 24 | 75 | 112 | 150 | 300 |
